Ano, průmyslový ventilátor ochladí místnost a obvykle to udělá se zlomkem elektřiny, kterou potřebuje klimatizace. Nemění se teplota vzduchu, ale rychlost, kterou teplo opouští lidskou pokožku. V dílně o rozměrech 6 m x 5 m x 3,5 m umožňuje 750mm axiální ventilátor pohybující se zhruba 18 000 m3/h lidem pohodlně pracovat při teplotě nástěnného teploměru 30 stupňů Celsia, což je teplota, při které je nehybný vzduch během několika minut tísnivý.
Limit stojí za to jasně uvést před čímkoli jiným: ventilátory teplo přenášejí, neničí ho. Pokud je místnost utěsněná a ventilátor je jediným strojem, který v ní běží, vlastní ztráty motoru přidávají teplo do vzduchu. Dokonce i tehdy, měřeno u osoby, správně dimenzovaný ventilátor stále poskytuje pocitový nárůst komfortu asi o 3 až 5 stupňů Celsia. Proto jsou dílny, balírny, nakládací rampy, svařovací kabiny a skladové uličky chlazeny nejprve prouděním vzduchu a až poté chlazením.
O tom, zda je odpověď pro váš pokoj ano nebo ne, rozhodují tři čísla: rychlost vzduchu, který se skutečně dostane k lidem, počet výměn vzduchu za hodinu a relativní vlhkost. Zmáčkněte první nad 1 m/s a druhý nad 10 ACH a ve většině suchých nebo mírných klimatických podmínek ponese průmyslový ventilátor celou chladicí zátěž sám.
Komfortní chlazení ventilátorem je postaveno na dvou fyzických cestách pracujících současně. První je konvekce. V klidném vzduchu se koeficient prostupu tepla konvekcí na lidské kůži pohybuje kolem 3 až 4 W/m2K. Zvyšte rychlost vzduchu na 2 m/s a vyšplhá se zhruba na 8 až 12 W/m2K. Na povrchu těla asi 1,8 m2 je tento rozdíl ekvivalentem několika set wattů tepla navíc, které opustí tělo každou hodinu.
Druhou cestou je odpařování. Pot, který se odpaří, odstraní asi 2 400 kJ na litr. Stále vzduch zachycuje nasycenou mikrovrstvu vlhkosti na pokožce, takže pot tam sedí a nic nedělá. Pohybující se vzduch tuto vrstvu nepřetržitě nahrazuje a tělo ztrácí teplo cestou, která nemá s teplotou vzduchu vůbec nic společného.
ASHRAE Standard 55 považuje zvýšenou rychlost vzduchu za legitimní strategii pohodlí. S pohybem vzduchu řízeného cestujícími může být přijatelná komfortní teplota v prostoru zvýšena zhruba o 2,5 až 3 stupně Celsia při rychlosti vzduchu přibližně 1,2 m/s a více při vyšších rychlostech. V praxi to znamená, že výrobní hala, která by jinak potřebovala mechanické chlazení na 28 stupňů Celsia, může zůstat produktivní při 31 stupních Celsia, jakmile se vzduch správně pohybuje.
Motor, lopatka, rychlost vzduchu, pohodlí. Řetěz je jen tak silný, jak silný je jeho nejslabší bod. Vysoce účinný motor pohánějící čepel se špatným sklonem produkuje hluk bez házení. Dobře navržená čepel poháněná motorem, který při zatížení ztrácí otáčky, poskytuje pohodlných prvních pět minut a neuspokojivých dalších pět hodin. Když se kupující ptají, proč jeden 750mm ventilátor překonává druhý se stejným jmenovitým výkonem, obvykle je odpovědí tento řetěz.
Každý watt elektřiny, který ventilátor spotřebuje, se nakonec stane teplem uvnitř budovy. Průmyslový ventilátor o výkonu 1,1 kW je tedy zároveň ohřívačem o výkonu 1,1 kW, tedy zhruba 3 750 BTU/h. V utěsněné místnosti bez výfukové cesty se tato energie hromadí a teplota vzduchu se může během prvních dvou hodin provozu zvýšit o 0,5 až 1,5 stupně Celsia, i když se cestující cítí chladněji.
Ve chvíli, kdy je ventilátor použit k odsávání vzduchu, se obraz překlopí. Teplý vzduch opouští místnost, nahrazuje ho venkovní nebo chodbový vzduch a skutečná teplota klesá. Vyvážené uspořádání nabídky a odtahu tento pokles stabilizuje, místo aby jej nechalo unášet. Proto může být stejný ventilátor v jedné instalaci komfortním zařízením a v jiné skutečným zařízením pro regulaci teploty.
| Provozní režim | Vliv na teplotu vzduchu | Kde to funguje nejlépe |
|---|---|---|
| Pouze recirkulace, uzavřená místnost | Stoupá o 0,5-1,5 °C po dvou hodinách z tepla motoru a uživatele | Velké otevřené objemy se suchým vzduchem, osoby umístěné uvnitř vzduchové trysky |
| Výfuk nebo extrakt | Klesne o 2-6 °C, jakmile průtok vzduchu překročí 10 výměn vzduchu za hodinu | Kuchyně, svářečky, lisovny, místnosti s horkým strojním zařízením |
| Vyvážený přísun a extrakt | Padá a pak se stabilně drží na předvídatelné úrovni | Výrobní haly, čisté montážní prostory, horké uličky |
| Chlazení odpařováním | Klesá na 5-12 °C, kde relativní vlhkost zůstává pod 50 procenty | Suché klima, otevřené dílny, částečně venkovní výrobní prostory |
Čtěte tabulku z pohledu osoby stojící v proudu vzduchu, nikoli čidla na stěně. Teploměr hlásí, co místnost obsahuje. Lidské tělo hlásí, co prožívá. Obě čtení jsou správná a obě popisují různé věci.
Výpočet velikosti je dostatečně krátký, aby jej bylo možné provést na papíře. V metrických jednotkách se požadovaný průtok vzduchu v m3/h rovná objemu místnosti vm3 vynásobenému cílovou výměnou vzduchu za hodinu. V imperiálních jednotkách se požadovaný CFM rovná objemu místnosti v krychlových stopách vynásobenému výměnou vzduchu, děleno 60.
Vezměte si halu 10 m x 8 m x 4 m. Objem je 320 m3. Při 10 výměnách vzduchu za hodinu se musí ventilátor pohybovat 3 200 m3/h, při 20 ACH 6 400 m3/h a při 30 ACH 9 600 m3/h. Pro obsazenou výrobní plochu s lehkou aktivitou je obvyklé pásmo 15 až 25 ACH. Skladování bez lidí uvnitř toleruje mnohem méně.
| Rozměr pokoje (D x Š x V) | Hlasitost | 10 ACH | 20 ACH | 30 ACH |
|---|---|---|---|---|
| 4 x 3 x 2,7 m | 32 m3 | 320 m3/h | 650 m3/h | 970 m3/h |
| 6 x 5 x 3,5 m | 105 m3 | 1 050 m3/h | 2 100 m3/h | 3 150 m3/h |
| 10 x 8 x 4 m | 320 m3 | 3 200 m3/h | 6 400 m3/h | 9 600 m3/h |
| 20 x 15 x 6 m | 1 800 m3 | 18 000 m3/h | 36 000 m3/h | 54 000 m3/h |
| 30 x 20 x 8 m | 4 800 m3 | 48 000 m3/h | 96 000 m3/h | 144 000 m3/h |
Vzdálenost vrhu je důležitá stejně jako objem. Dobrý 750 mm axiální podlahový ventilátor tlačí koherentní proud vzduchu zhruba 15 až 25 m, než rychlost klesne pod 0,5 m/s. Za touto vzdáleností se vzduch stále pohybuje, ale už nemá pocit, že by se ochlazoval. Pokud vzdálený konec 40m haly potřebuje pohodlí, dva ventilátory pracující stejným směrem porazí jeden větší ventilátor namířený na vzdálenou zeď.
Třídy fanoušků nejsou zaměnitelné a nesoulad se obvykle projevuje buď jako vyhozené peníze, nebo plýtvání vzduchem. Vysokorychlostní podlahový ventilátor namířený do nízkého stropu skladu jednoduše vhání horký vzduch dolů na lidi pod ním. Tichá stropní jednotka ve svařovacím prostoru nic nevytahuje.
| Fanouškovská třída | Typické proudění vzduchu | Hodit | Hlučnost na 3m | Nejlepší pokoj |
|---|---|---|---|---|
| Axiální podlahový nebo sloupový ventilátor | 10 000-25 000 m3/h | 15-25 m | 62-72 dB(A) | Otevřené dílny, nakládací rampy, eventové stany |
| Stropní ventilátor s velkým průměrem | 100 000-350 000 m3/h | Celá podlahová plocha | 45-55 dB(A) | Sklady a haly nad 5 m světlé výšky |
| Odstředivý a potrubní ventilátor | 500-6 000 m3/h | 5-15 m podél potrubí | 55-68 dB(A) | Potrubí výfuku, stropní dutiny, dělené prostory |
| Nástěnný odtahový ventilátor | 1 000-8 000 m3/h | Pouze jedním směrem | 58-68 dB(A) | Kuchyně, lakovací kabiny, toalety, svářecí stanice |
Pro místnosti, kde lidé stojí v okruhu několika metrů od proudu vzduchu, je praktickou volbou axiální jednotka s dobře vyváženou lopatkou a kondenzátorovým motorem. U regálové uličky dlouhé 60 m vyhrává velký stropní ventilátor s pomalými lopatkami a bezpřevodový motor s přímým pohonem jak na hlučnosti, tak na energii.

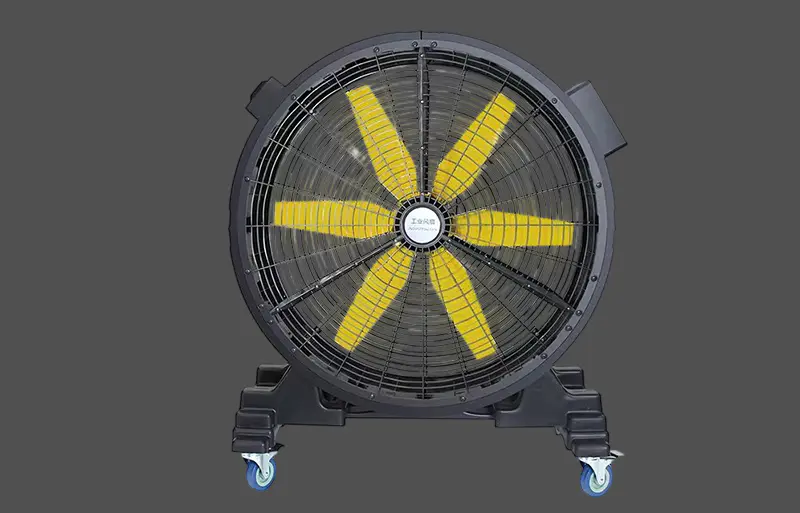

Průmyslový zamlžovací a chladicí ventilátor řady ZP Mobilní mlžný ventilátor pro horké slévárny, farmy a venkovní prostory; odstředivá atomizace a velká nádrž chladí otevřené prostory, kde je klimatizace nepraktická. Zobrazit produkt → Kupující porovnávají hodnoty průtoku vzduchu na štítku a zřídka otevírají kryt motoru. V tom spočívá skutečný rozdíl. Dva ventilátory mohou první den pohybovat stejným objemem vzduchu a v šestém měsíci se dramaticky rozcházejí, protože stabilita otáček, tepelný nárůst a kvalita ložisek, to vše žije uvnitř motoru.
| Typ motoru | Pásmo účinnosti | Ovládání rychlosti | Typická životnost | Typické použití |
|---|---|---|---|---|
| Stínovaný sloup | 20-35 procent | Žádné, nebo hrubé snížení napětí | 8 000-15 000 h | Malé odsávací ventilátory, levné nástěnné jednotky |
| Permanentní dělený kondenzátor | 45-65 procent | Dvě nebo tři otáčky | 15 000-25 000 h | Stojanové ventilátory, podlahové ventilátory, ventilační ventilátory |
| Elektronicky komutované | 75-88 procent | Plynule 0-100 procent | 25 000-40 000 h | Průmyslové ventilátory s proměnnými otáčkami, chytré větrání |
| Třífázový IE3 nebo IE4 | 88-94 procent | Plynule přes pohon | 30 000-50 000 h | Velké halové ventilátory, potrubní zařízení, vysoké provozní cykly |
Praktický důsledek je jednoduchý: EC nebo třífázový motor, který udržuje otáčky proti rostoucí okolní teplotě, udržuje proud vzduchu stabilní po celou dobu řazení. Motor se stíněným pólem ve stejném rámu se pomalu zpomaluje, jak se zahřívá, a chladicí efekt na podlaze tiše mizí, aniž by si někdo všiml proč. Konstruktéři, kteří plánují ventilační zařízení, obvykle pracují od motoru směrem ven, nikoli ostří dovnitř.
Vyrábíme více než 10 milionů motorů ročně pro pračky, odsavače par, klimatizace, ventilátory a ventilace a projekty ventilátorů, které uspokojí koncové uživatele, jsou téměř vždy ty, kde křivka motoru odpovídala křivce zatížení lopatek ve fázi kreslení. Zařízení nucené ventilace žije nebo umírá na tomto zápase. Týmy, které specifikují motory ventilátorů na začátku projektu obvykle stráví méně času řešením stížností na slabé proudění vzduchu později.
Ventilátory a chlazení řeší různé problémy a jejich srovnání pouze na základě teploty vede ke špatnému nákupu. Srovnání, na kterém záleží, se týká toho, co každý systém dělá s místností, kolik stojí provoz a jak dobře si poradí s prachem, výpary a otevřenými dveřmi.
| Aspekt | Průmyslový ventilátor | Klimatizace |
|---|---|---|
| Teplota vzduchu | Beze změny v uzavřeném režimu, snížené při vyčerpání | Sníženo přímo |
| Pohodlí na úrovni cestujících | Snížení o 3-5 °C | Přímý, nezávislý na rychlosti vzduchu |
| Instalační náklady pro velké otevřené plochy | Nízká na pokrytý metr čtvereční | Vysoký a měří objem, nikoli podlahovou plochu |
| Provozní náklady na hodinu | Zhruba pětina až patnáctina chlazení | Nejvyšší z těchto dvou s velkým náskokem |
| Odstraňování výparů, prachu a zápachu | Ano, při použití jako extrakt | Ne, recirkulovaný vzduch je koncentruje |
| Správa dveří a oken | Tolerantní vůči otevřeným nakládacím dveřím | S každým otevřením ztrácí výkon |
| Vlhkost | Neovlivněno | Kondenzuje vlhkost, vysušuje vzduch |
Hybridní uspořádání je obvykle nejchytřejší: průmyslový ventilátor přenáší všeobecnou komfortní zátěž ve velkém objemu, zatímco menší klimatizovaná zóna obsluhuje kvalitní velíny, elektronické lavice nebo výklenky serverů, kde musí být teplota a vlhkost udržována v toleranci. Toto rozdělení udržuje kapitálové výdaje soustředěné tam, kde skutečně mění výstup podnikání.
Je zde jasná dělicí čára. Pod asi 50 procenty relativní vlhkosti sníží odpařovací chladič skutečnou teplotu vzduchu o 5 až 12 stupňů Celsia, protože voda absorbuje latentní teplo, když se odpařuje do proudu vzduchu. Nad 65 procent vlhkosti stejný stroj přidává vlhkost a nedodává téměř nic. Ventilátor se naproti tomu chová konzistentně v obou podmínkách, protože nikdy nespoléhá na odpařování do vzduchu v místnosti.
Pro suché vnitrozemské dílny poskytují mobilní odpařovací jednotky s EC motory nejblíže skutečné klimatizaci bez chladiva a lze je převážet z pozice do pozice v průběhu pracovní směny. U vlhkých pobřežních míst by rozhodnutí mělo zůstat u pohybu vzduchu a odsávací ventilace, přičemž chlazení je vyhrazeno pouze pro kritické místnosti.

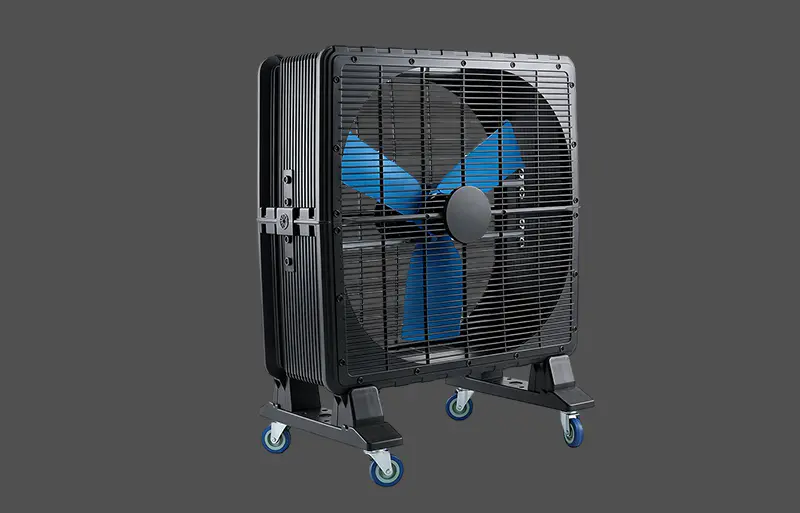

Mobilní průmyslový odpařovací vzduchový chladič s EC motorem Dodává 10 000 m³/h prostřednictvím 650 mm kotouče a EC motoru, se 7rychlostním ovládáním a kolečky pro chlazení mezi šachtami v dílnách. Zobrazit produkt → Dva konstrukční detaily oddělují dobrou odpařovací jednotku od průměrné: oblast podložky vzhledem k proudění vzduchu a to, zda si motor drží svou rychlost, když je podložka zatěžována prachem a minerálními usazeninami. Větší podložka při nižší čelní rychlosti efektivněji saturuje vzduch a rychlostně stabilní EC motor udržuje dodávku konstantní po celou sezónu používání.
Kupující, kteří shromáždí těchto devět čísel, než kontaktují dodavatele, jen zřídka skončí se špatným ventilátorem.
Předejte těchto devět odpovědí kterémukoli kompetentnímu dodavateli fanoušků a výběr se okamžitě zúží na dva nebo tři kandidáty. Přeskočte je a konverzace se stane řadou dohadů, které obvykle končí nadměrným podlahovým ventilátorem a nespokojeným správcem webu.
Dva identické ventilátory instalované dva metry od sebe v různých pozicích mohou vytvářet úrovně pohodlí, které se liší o celou velikost ventilátoru. Poloha rozhoduje o tom, zda se vzduch dostane k lidem, zda se zkratuje zpět do sání a zda je motor horký.
Extrahované aplikace jsou nejcitlivější na kvalitu instalace. Nástěnný ventilátor určený k odvodu kouře musí překonávat statický tlak z žaluzií, potrubí a špinavých mřížek a toto zatížení je neseno výhradně motorem. Jednotky postavené s průmyslové motory výfukových ventilátorů dimenzované pro nepřetržitý provoz a vybavené tepelnou ochranou přežijí tyto podmínky mnohem lépe než sestavy pro všeobecné použití vypůjčené z designu pro domácnost.
Hluk je nejčastějším důvodem vypnutí funkční instalace. Pochází ze tří zdrojů, se kterými je třeba zacházet odděleně: hluk špičky čepele, elektromagnetický hluk motoru a vibrace ložisek nebo konstrukce.
| Zdroj hluku | Typický příspěvek | Praktická oprava |
|---|---|---|
| Špička čepele a turbulence | Dominantní nad 2500 ot./min na malých čepelích | Větší průměr při nižší rychlosti, čistší profil čepele |
| Elektromagnetický brum motoru | 2-6 dB(A) při procházející frekvenci lopatky | Lepší stoh laminace, užší tolerance vzduchové mezery |
| Ložiskové dunění | Roste o 3-5 dB(A) po 5 000 hodinách bez údržby | Utěsněná nebo domazatelná ložiska správné třídy |
| Strukturální rezonance | Přerušované špičky při určitých rychlostech | Gumová izolace, tužší montážní rám, vyhněte se tomuto pásmu rychlosti |
Míra vyvážení je zde tichým determinantem. Rotor ventilátoru vyvážený do těsné zbytkové nevyváženosti poběží hladce při 1400 otáčkách za minutu a vydrží roky. Stejný rotor s volnější tolerancí vyvážení přenáší vibrace do ložisek, držáků a střešních panelů a výsledné opotřebení se nejprve projeví jako hluk naměřený ve 3 m.
Letní chlazení je samozřejmým pracovním cyklem, ale průmyslové ventilátory jsou často vybírány pro celoroční větrání, což mění specifikace motoru. Kondenzace uvnitř krytu motoru během jarních a podzimních teplotních výkyvů narušuje izolační odpor a mazivo ložisek. Plně uzavřené vodotěsné motory s krytím IP55 nebo vyšším jsou správnou odpovědí pro prádelny, potravinářské provozy, myčky aut a pobřežní místa.
Hustota zdroje tepla také posouvá rovnováhu. Místnost s 30 kW instalovaného tepla ze strojů potřebuje skutečné proudění odváděného vzduchu, nikoli recirkulaci, protože ventilátor, který vzduch pouze promíchává, nakonec dodá teplejší vzduch zpět lidem, kteří potřebují úlevu. Obecně platí, že každý kilowatt vnitřního tepelného zatížení vyžaduje zhruba 300 m3/h venkovního vzduchu k udržení místnosti v několika stupních okolní teploty v mírných podmínkách.
Jednofázové 220 až 240 V při 50 nebo 60 Hz pokrývá většinu přenosných a nástěnných průmyslových ventilátorů, s konstrukcí s kondenzátorem, která poskytuje spolehlivý startovací moment na standardní domácí napájení. Třífázové zdroje nad cca 1,5 kW mají daleko větší smysl pro pevné instalace, protože motor je menší, chladnější a snáze se chrání.
Ovládání rychlosti si zaslouží pozornost spíše před nákupem než po něm. Motory PSC s otáčkami závitu poskytují dva nebo tři pevné body a nelze je stmívat na triakovém ovladači bez přehřátí. EC motory přijímají signál 0-10 V a udržují zvolenou rychlost pod zatížením. Třífázové motory se chovají nejlépe se správným frekvenčním měničem nastaveným na správnou křivku U/f. Tepelná ochrana, ať už vestavěná tepelná vazba nebo externí relé proti přetížení, by měla být považována za povinnou u každého ventilátoru běžícího bez dozoru.
Dobře specifikovaný ventilátor by měl před prvním servisem ložisek poskytnout 20 000 až 40 000 provozních hodin, což je u jednosměnného provozu někde mezi osmi až patnácti lety. Tato životnost závisí téměř výhradně na třech věcech: mazání ložisek, čistota čepele a teplota vinutí.
Motory v naší vlastní výrobě procházejí stejnou disciplínou: navíjení, lakování, vyvažování a závěrečné zátěžové testování na každé jednotce před balením. Je to nejméně okouzlující část výroby ventilátorů a část, která rozhoduje o tom, zda je zákazník v pátém létě používání stále spokojen.
Ne sám v uzavřené místnosti. Ochlazuje lidi konvekcí a odpařováním potu. Pokojová teplota klesá pouze tehdy, když ventilátor odvádí teplý vzduch a nahradí ho venkovní vzduch, nebo když odpařovací chladič přidává do proudu vzduchu odpařování vody.
Vynásobte objem místnosti v krychlových metrech cílovou výměnou vzduchu za hodinu. Kancelář nebo dílna o objemu 105 m3 při 20 výměnách vzduchu potřebuje asi 2 100 m3/h, což může pohodlně dodat jediný axiální ventilátor 450 až 600 mm.
Ano, s velkým náskokem. 1,1 kW ventilátor běžící deset hodin spotřebuje asi 11 kWh. Srovnatelný klimatizovaný prostor by typicky potřeboval tři nebo více jednotek s chladicím výkonem 3,5 kW a celkový příkon by byl na stejné podlahové ploše několikanásobně vyšší.
V dílnách, skladech a polootevřených výrobních prostorách většinou ano. V místnostech vyžadujících řízenou teplotu, vlhkost nebo filtraci, jako je montáž elektroniky nebo farmaceutické balení, ne. Tyto prostory potřebují mechanické chlazení bez ohledu na to, kolik vzduchu se pohybuje.
Ochladí lidi, ale místnost se bude pomalu ohřívat ztrátami motoru a teplem obyvatel. Přidáním dveřní mřížky, nástěnné žaluzie nebo potrubí odvodu vzduchu se ze stejného ventilátoru stane účinné ventilační zařízení a dojde k měřitelnému poklesu teploty.
Protože recirkuluje vlastní teplo plus vnitřní tepelnou zátěž místnosti. Proud vzduchu se nemění rychlostí, ale má vyšší teplotu. Zajištění výfukové cesty alespoň 80 procent sací plochy obvykle tento problém eliminuje.
Při 3 m stropu je objem cca 90 m3. Při 20 výměnách vzduchu za hodinu potřebujete zhruba 1800 m3/h. 450 mm vysokorychlostní podlahový nebo nástěnný ventilátor snadno pokryje a 600 mm jednotka poskytuje rezervní kapacitu pro horká odpoledne.
Ano, a lepší než odpařovací chladiče, protože jejich výkon nezávisí na odpařování do vzduchu v místnosti. Ve vlhkých podmínkách je správnou strategií pohyb vzduchu na úrovni cestujících plus poháněný výfuk k odstranění tepla a vlhkosti u zdroje.
Užitečný technický list průmyslového ventilátoru obsahuje šest řádků: průtok vzduchu v m3/h při volném vzduchu a při skutečném statickém tlaku, typ motoru a jmenovitý příkon, napájecí napětí a frekvence, třída ochrany a třída izolace, hladina hluku v dB(A) v uvedené vzdálenosti a montážní uspořádání. Dodavatelé, kteří mohou citovat všech šest, obvykle vyrábějí produkt sami.
Praktickou řadu tvoří axiální ventilátory pro všeobecné chlazení místností, nástěnné odsávací jednotky pro odvod výparů a tepla, potrubní odstředivé ventilátory pro skryté větrání a velké pomaloběžné stropní ventilátory pro velké objemy. Správná volba vyplývá přímo z devíti výše uvedených čísel velikostí, nikoli z velikosti ventilátoru, který byl náhodou v propagaci.

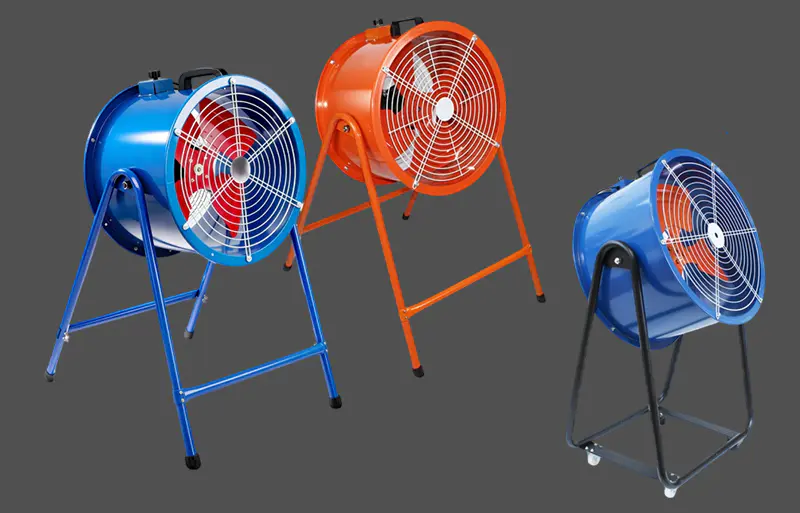

Dodatečně namontovaný axiální ventilátor pro průmyslové chlazení Poskytuje směrové proudění vzduchu od 3 000 do 24 500 m³/h s nastavením sklonu a volitelnou plynulou regulací rychlosti pro dílny a velké otevřené prostory. Zobrazit produkt → Naše továrna vyrábí motory od roku 1993 a vedle nich ventilační zařízení, s řízením kvality ISO9001 a produkty s certifikací CE a CCC. Pokud nám zašlete rozměry místnosti, tepelnou zátěž a hlučnost, vrátíme se s modelem ventilátoru, jeho specifikací motoru a čestným prohlášením o tom, jaké proudění vzduchu bude produkovat ve vaší budově, nikoli na zkušební stolici.
